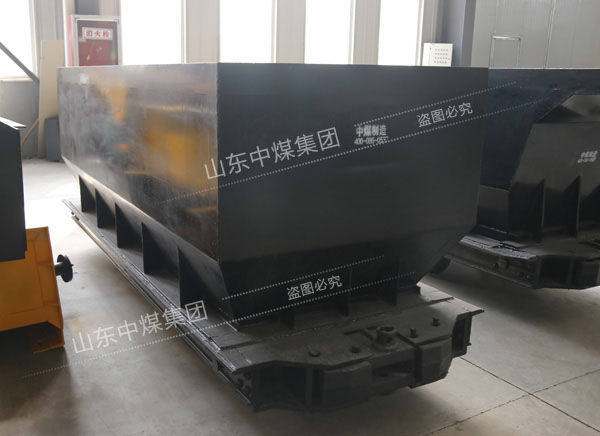

底卸式礦車是煤礦地面和井下巷道運輸?shù)V石和矸石的主要運輸設備。底卸式礦車主要由車廂、車架、緩沖器、連接器和輪軸等組成。車體一般為金屬結構，兩端設有緩沖裝置，另有聯接器用于聯接礦車與礦車，礦車與機車。底卸式礦車車廂與車架間靠輪軸連接。今天主要介紹下底卸式礦車的車箱以及車架

車箱：由箱體板、端板、角鋼、帶鋼等焊接組成。材料的機械物理性能不低于Q235-A 鋼。其技術條件符合《JB/T6992-1993》的規定。
1 車箱鋼板及型鋼鉚焊前應校平直，車箱制成后表面的平面度不得超過3‰（小于1000mm 按1000mm計算），但不得超過6mm。
2 車箱口兩對角線之差不得大于6mm。
3 底門平面應平整，其平面度每平方米不大于2mm，不得超過3mm。

車架為一金屬結構，能承受牽引力、自動力、礦車之間的碰撞力和鋼軌沖擊力，由槽鋼、碰頭座、軸卡等焊接組成。其技術條件符《JB/T6992-1993》的規定。
1 車架用型鋼應在鉚焊前進行校直、其直線度不得大于1.5‰，車架制成后兩對邊應相互平行，其平行度公差為邊長的2‰，車架平面度公差為車架長度（不包括緩沖器）的2‰，但不得大于5mm。
2 車架制成后，四軸架支承面應在同一平面上，同一軸上的兩軸架中心面應垂直于車架縱向中心面。車架上同一側兩軸架（軸卡或有垂直緩沖彈簧的軸架導框）中心線間距離與相對側兩軸架中心線間距離之差不得超過 2mm，兩對角軸架間的距離之差不得大于3mm）。
3 車架牽引裝置的中心面應對稱于車架縱向中心面，其對稱度公差為不大于6mm。
4 翻卸輪部件和車箱連接應牢固可靠。裝配后各鉸接處應轉動靈活，車架、底門的各組回轉軸孔的同軸度不大于2mm。
