曲軌側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水工涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、效率高的出渣運輸設備。

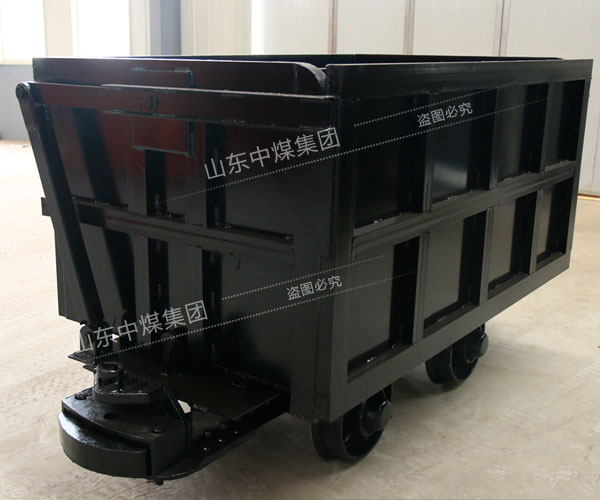

曲軌側卸式礦車是由車輪組、車架、銷軸、車廂、卸載曲軌、翻卸輪、銷軸、門鉤、車廂門、支撐鐵拉桿等部件組成。
曲軌側卸式礦車工作原理
由軌道牽引機車或卷?yè)P(yáng)機牽引行走，只能在卸載處做好的曲軌卸載平臺上，向設定的一面卸載。在車廂的一側用較軸與車架相連，另一側箱門上裝有卸載輥輪。卸載時，當輥輪沿曲軌斜坡過渡裝置在卸載曲軌上坡段的上行，致使車廂傾斜，活動側門繞銷軸轉動被拉開而開始卸載。當輥輪沿傾斜卸載曲軌下坡運行，車廂靠自生重量自動下降復位到關閉側門。要注意的是當側曲軌側卸式礦車從井底提升到卸載平臺時，提升卷?yè)P(yáng)機要放慢速度上斜坡卸載平臺，使其平穩卸載。
曲軌側卸式礦車產品優點
曲軌側卸式礦車的優點是比翻斗式礦車和固定式礦車容積更大，自動平穩卸載，由于這種卸載方式自身的特點，曲軌卸載空間小，一般只要5.2米長，卸載傾角仍可達到55度，有效的節省了井巷的開拓空間和縮小了硐室尺寸。卸載距離短，煤倉和車場的掘進體積只有其它礦車的三分之一；由于卸載曲軌是對稱的，可實現側卸式礦車的雙向進行卸載。
曲軌側卸式礦車技術要求
a、同型號礦車的零部件應有互換性；
b、易損件等更換應方便，潤滑點位置應合理、調整裝置應靈活；
c、正常情況使用條件下，礦車本體的壽命應符合下面要求如：
礦車容積m3：4.0
車箱板材厚度mm：6
整車重量kg：323
使用壽命h：3000。
d、焊接結構件采用二氧化碳保護焊焊接，質量應符合JB/T5000.3-1998的規定；
e、礦車緩沖器采用金屬?gòu)楛Z或高強度橡膠彈黌；
f、礦車輪對應采用彈性軸架；
g、翻卸輪部件和車廂連接應牢固可靠，翻卸輪部件在不翻卸時外形輪廓不得超出礦車整體尺寸之外；
h、車廂、車架、車門的有關技術要求應符合下表之規定：
車門及車廂卸料口的平面度 ≤4.0mm
車門、車廂卸料口的間隙 ≤4.0mm
車門、車廂口及車廂卸料口的對角距離差 ≤8.0mm
車架、車門、車廂上各組銷孔同軸度﹤2.0mm
車架、車門、車廂上各組銷孔公共軸線對各自縱向中心平行度﹤2.0％
i、緩沖器彈黌壓縮性能試驗按GB/T1239.4的規定進行。
