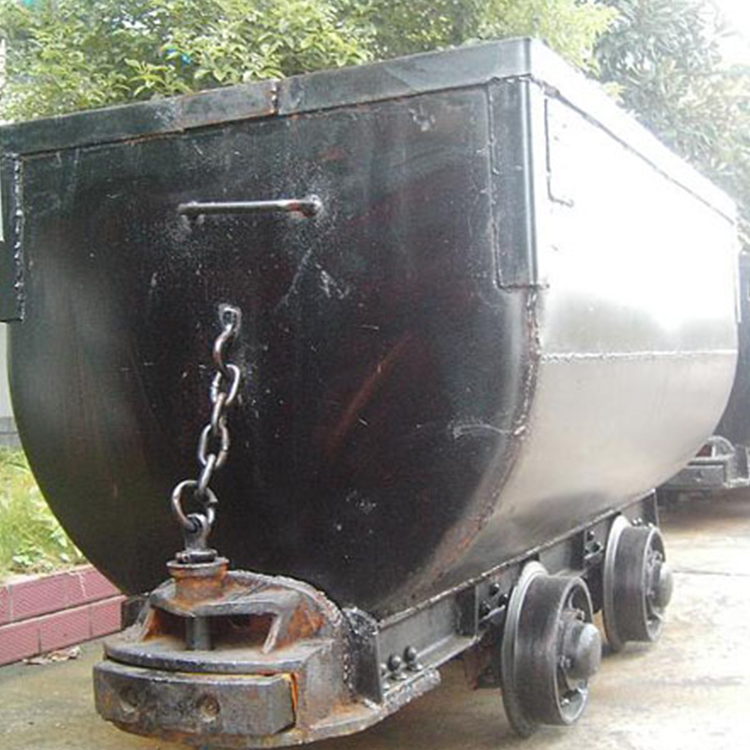

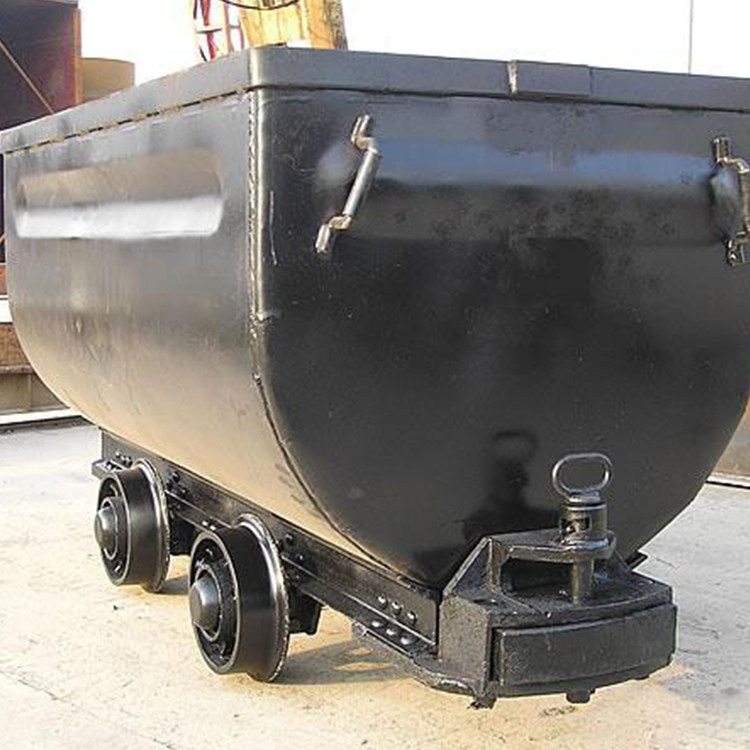

MGC1.7-9D固定車箱式礦車由車箱、車架、聯接器、緩沖器和輪軸以及輪子等組成。車箱是由鋼板焊接而成，一般標準厚度為5mm,車架槽鋼采用礦車專用異型槽，車輪采用鑄鋼。裝有滾柱軸承的輪軸運行起來非常輕快。行走機構是由4個車輪和2根軸組成的兩個輪對，固定式礦車具有結構簡單、堅固耐用，阻力系數小、承載能力大、維修方便等特點，礦車卸載使用翻車機將整個車體翻轉，固定式礦車可以用機車或卷揚機牽引，與翻斗式礦車相比來說卸料時要借助其他的設備來進行翻轉工作。當卸料時要使用翻車機進行工作。

MGC1.7-9D固定車箱式礦車型號及意義

M-------------------- 煤礦用

G ------------------- 固定式

C ------------------- 礦車

1.7 ------------------- 容積

9 -------------------軌距

MGC1.7-9D固定車箱式礦車參數

容積 m3： 1.7

最 大裝量 t： 2.7

軌距 mm： 900

軸距 mm： 600

輪徑 mm： 350

牽引高度 mm： 320

最 大牽引力 t： 60

外形尺寸 長：2100 寬：1150 高：1300

聯接器形式 三環鏈或萬 能鏈
